新用户以及有一段时间没有使用XJTAG的用户经常问我们的一个问题是关于XJDeveloper中设备分类之间的差异，下面我们就来讲讲不同设备之间的具体差异。

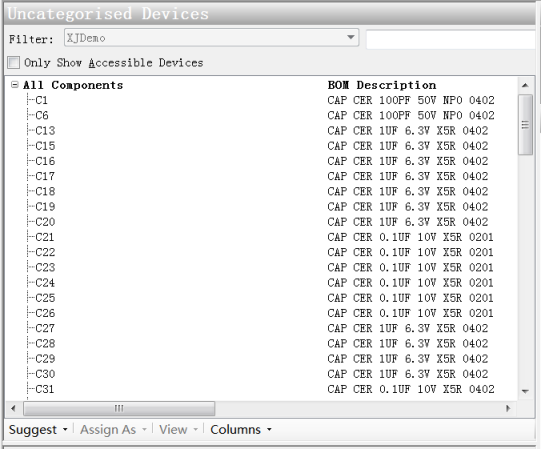

1.Uncategorised(未分类设备):当设备未分类时，连接到该设备的网络将不包括在自动生成的测试(Connection Test)中，即使测试系统有权驱动它们。当进行Connection Test时，只有知道网络上的所有信息，从而知道可以安全驱动网络时的情况下才会驱动网络。(不过，XJEase测试也可以被配置为驱动这些网络!)DFT报告将显示引脚为未测试，在DFT屏幕的顶部将有一个标题提示你对还没有分类设备进行分类。

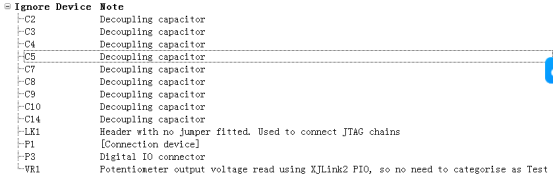

2.Ignored（被忽略设备）:一个被分类为Ignored的设备可能被连接到测试可访问的网络上，但使用设备文件无法提高测试覆盖范围，使其超过自动连接测试所达到的覆盖范围。为了实现这一点，必须保证“Ignored”设备不会干扰连接测试，即设备不会驱动测试可访问的网络，因此Connection Test可以忽略该组件来驱动网络。被置于“Ignored”类别的典型组件是连接器，ESD二极管和电容器，但通常使用恒定引脚来禁用更复杂的设备，这意味着它可以被标记为“Ignored”。运行DFT报告会包括“Ignored”设备的测试覆盖范围，并且该测试覆盖范围可以通过运行Connection Test达到。

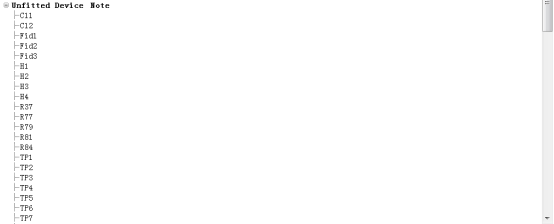

3.Unfitted（未装配设备）:Ignored 和Unfitted之间的区别在于，任何归类为Unfitted的组件都从DFT图中删除。在Unfitted类别中最常见的是测试点，大多数电路板设计都有一些未装配或可选装配的部件。从分析的角度来看，测试点(和其他未装配的设备)会降低计算的测试覆盖率百分比，因为实际上它们是无法进行开路测试的有效引脚，因此从DFT统计中剔除未装配的设备最能体现电路设计的可测试性。

4.Excluded（被排除设备）:与Uncategorised非常相似，但是你不会在Connection Test和Test Coverage屏幕中看到关于Uncategorised设备的警告，XJDeveloper将不再提示你对设备进行分类。这个类别适用于已确定可能干扰XJTAG测试操作的设备，并且无法防止这种干扰。然后，系统将会认为在Connection Test中驱动连接到这些设备的网络是不安全的，尽管在XJEase中你可以自行承担驱动网络的风险。如果设备可以控制或禁用其输出，则最好将设备指定为Test device，并在适当的引脚上设置禁用值。

另一种查看Excluded类别的方法是，它允许你“完成”项目设置(没有Uncategorised的设备)。但是，这样做的代价是会降低测试覆盖率，因此你应该尽量不使用这个类别。
