Proteus：PCB 设计 3D 浏览器
来源:labcenter.com | 作者:labcenter | 发布时间: 2024-04-05 | 113 次浏览 | 分享到:

 PCB的三维视图是电路板分析的重要辅助工具，也提供了电子电路板设计和机械外壳设计之间的联系。3D 浏览器可将 2D 布局转换为 3D 布局，包括电路板厚度、元件模型以及丝网、焊料和轨道/过孔的渲染。在处理装配变量时，元件根据装配状态填充，从而在每种情况下提供装配产品准确的视觉效果。可以多个预设的电路板视图和翻转命令，并可通过鼠标实现缩放和 "fly-by "导航。

通过预设视图和"fly-by "导航查看 PCB 的 3D 视图。

轻松导入 STEP/IGES 元件模型。

裸板视图提供额外的 PCB 分析工具。

导出 STEP/IGES，以便在您选择的 MCAD 工具中使用。


工具

      3D 浏览器包括一个裸板模式，可从 PCB 上移除所有元件模型。这对分析非常有用，因为它更容易发现位置不佳的丝网或测试点，并能更好地观察阻焊层轮廓。高度平面工具可在 PCB 周围添加一个半透明的 3D 边框，从而更容易发现产品外壳中的问题元件。


3D模型

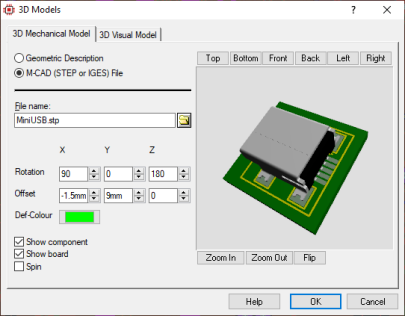

      每个封装都可以与三维STEP或IGES模型相关联。这些通常通过集成的网络自动导入，无需用户操作。3D模型可以从任何3D建模网站上获取，并很容易地与Proteus中的封装相关联。如果没有STEP文件，用户可以在Proteus中创建一个几何模型，使用简单的脚本语言来定义引脚类型和挤压等内容。如果没有为零件提供任何模型，则默认的挤压将取自丝网轮廓，元件主体颜色为鲜红色。



输出

     无论元件模型是如何创建的，整个填充板都可以作为 STEP 组件输出，供 Solidworks ® 等 MCAD 工具使用。支持 STEP AP203 和 STEP AP214 以及 IGES 和 STL 输出，还能生成更简单的线框 IDF。
