如何排查接线错误---烧录器 WireCheck 使用指南
来源: | 作者:风标电子工程师 | 发布时间: 2026-06-30 | 12 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:
点击蓝字 关注我们
01
WireCheck 的使用目的

WireCheck 是一款工具，旨在帮助用户排查烧录器与目标设备之间致命的接线错误。

WireCheck 可检测以下问题：

  • 检测输出引脚是否固定为低电平（LOW）或固定为高电平（HIGH）

  • 检测输出引脚是否与其他正在使用的引脚发生线路互连

  • 检测输入引脚电平是否处于指定标准电平

烧录器具备8个输入/输出引脚，即3号引脚至17号引脚之间的所有奇数引脚。其中13号引脚仅为输入专用引脚，其余引脚均可配置为双向收发模式。参考电压引脚（1号引脚）与5V供电引脚（19号引脚）拥有独立的专属功能。

02

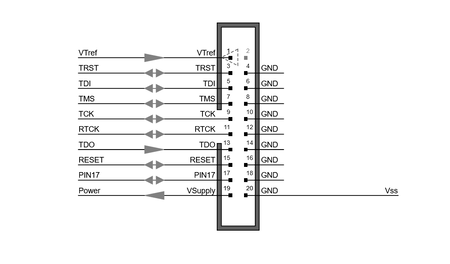

烧录器20针排针引脚说明


对新设备进行烧录编程前，必须按照对应设备的接线图纸，将设备与烧录器正确连接。


03

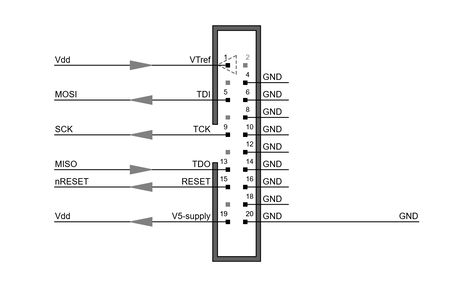

通过ISP接口连接ATMega芯片

设备接线过程中容易出现各类接线失误，大部分接线问题均可通过 WireCheck 工具检出。但该工具的正常使用，需要操作人员配合完成相关操作与配置。

WireCheck 工具是UniversalFlasher软件的内置功能模块。


04

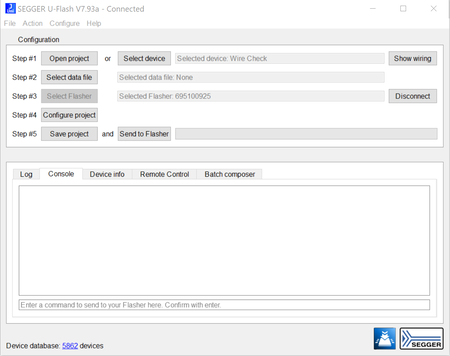

启动软件

打开程序：UniversalFlasher.exe


05
选择设备

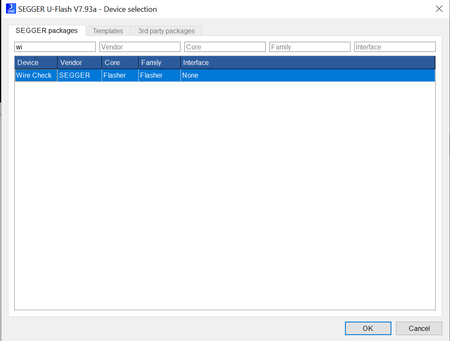

步骤一：选择目标设备。在设备选择输入框中输入“wi…”即可快速检索设备，双击对应设备名称完成选中。


06
选择数据文件

步骤二：可直接跳过该步骤，WireCheck 工具无需加载数据文件。

07
选择烧录器

步骤三：选中需要执行 WireCheck 检测任务的烧录器设备。

08
引脚配置

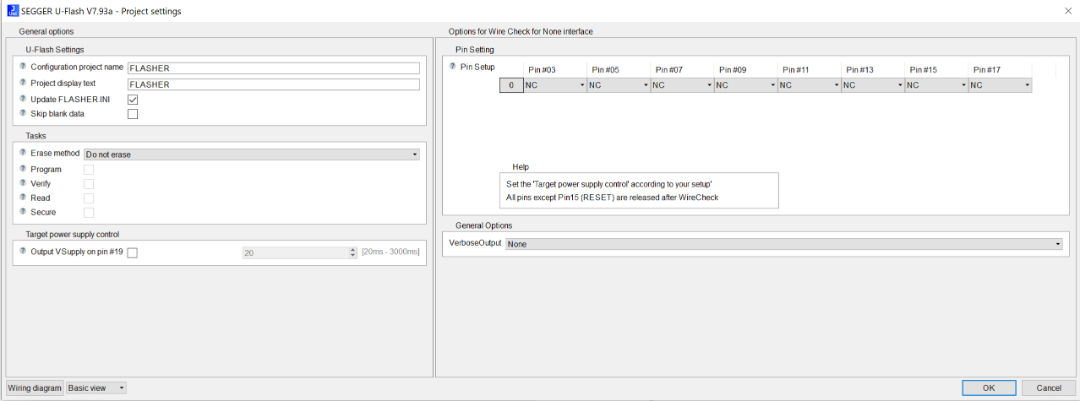

步骤四：点击“Configure project”，打开项目设置窗口。在项目设置的引脚设置区域，按需定义烧录器各引脚的使用模式。

对照设备接线图，将所有用到的输出引脚设置为 OUTPUT 输出模式即可，输入引脚也可通过接线图快速区分。同时需要查阅设备 datasheet 或实测引脚状态，确认引脚闲置状态下为高电平或低电平。未使用的引脚标记为 NC（空脚）。


以下为前文 ISP 接口连接 ATMega 芯片的引脚配置示例：

09
设备供电设置

需确认目标设备的供电方式，共有两种配置选项：

• 目标设备自带供电：取消勾选“Output VSupply on pin #19”

• 由烧录器为目标设备供电：勾选“Output VSupply on pin #19”

010
保存项目并同步配置至烧录器

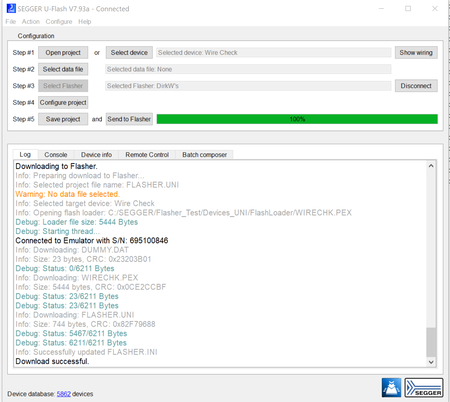

步骤五：保存项目设置，并将配置参数下发同步至烧录器。


若弹出“未选择数据文件”的警告提示，可直接忽略，WireCheck 功能无需数据文件。

011
启动 WireCheck

切换至控制台（Console）标签页，输入指令#AUTO 或#START 即可启动检测。

检测执行速度极快，若所有检测项目均通过，工具将输出 Ok 结束提示。

若检测存在异常，控制台将输出如下报错信息：

#start
#ACK
#STATUS:INITIALIZING
#STATUS:CONNECTING
#INFO:WIRECHK.PEX Nov 30 2023 15:41:24
#INFO:Verbosity: 00000000
#INFO:ERR: Reset not HIGH
#INFO:ERR Crossconnect: 00000009
#INFO:ERR Crossconnect: 00000005
#INFO:ERR Crossconnect
#INFO:ERR Pin NOT HIGH: 00000013
#INFO:ERRORs occured!
#ERR255:Error while flashing


如需查看更详尽的检测信息，可在通用设置中调高日志输出等级（Verbose Output）。

#ACK
#STATUS:INITIALIZING
#STATUS:CONNECTING
#INFO:WIRECHK.PEX Nov 30 2023 15:41:24
#INFO:Verbosity: 00000002
#INFO:**************************
#INFO:*** WireCheck starting ***
#INFO:--- Showing Pin Config ---
#INFO:Pin Config: 00000003
#INFO:Value: 00000000
#INFO:Pin Config: 00000005
#INFO:Value: 00000001
#INFO:Pin Config: 00000007
#INFO:Value: 00000000
#INFO:Pin Config: 00000009
#INFO:Value: 00000001
#INFO:Pin Config: 00000011
#INFO:Value: 00000000
#INFO:Pin Config: 00000013
#INFO:Value: 00000003
#INFO:Pin Config: 00000015
#INFO:Value: 00000001
#INFO:Pin Config: 00000017
#INFO:Value: 00000000
#INFO:--- Checking Outputs ---
#INFO:Output Pin: 00000005
#INFO: Ok
#INFO:Output Pin: 00000009
#INFO: Ok
#INFO:Output Pin: 00000015
#INFO:ERR: Reset not HIGH
#INFO:--- Checking Crossconnections ---
#INFO:--- Reading all Pin levels ---
#INFO:Pin State: 00000003
#INFO: LOW
#INFO:Pin State: 00000005
#INFO: LOW
#INFO:Pin State: 00000007
#INFO: LOW
#INFO:Pin State: 00000009
#INFO: LOW
#INFO:Pin State: 00000011
#INFO: LOW
#INFO:Pin State: 00000013
#INFO: LOW
#INFO:Pin State: 00000015
#INFO: LOW
#INFO:Pin State: 00000017
#INFO: LOW
#INFO:Check on Pin: 00000005
#INFO:ERR Crossconnect: 00000009
#INFO:To Pin # Ok 00000013
#INFO:To Pin # Ok 00000015
#INFO:Check on Pin: 00000009
#INFO:ERR Crossconnect: 00000005
#INFO:To Pin # Ok 00000013
#INFO:To Pin # Ok 00000015
#INFO:Check on Pin: 00000013
#INFO:To Pin # Ok 00000005
#INFO:To Pin # Ok 00000009
#INFO:To Pin # Ok 00000015
#INFO:Check on Pin: 00000015
#INFO:To Pin # Ok 00000005
#INFO:To Pin # Ok 00000009
#INFO:To Pin # Ok 00000013
#INFO:ERR Crossconnect
#INFO:--- Checking Inputs ---
#INFO:Input Pin: 00000013
#INFO: LOW
#INFO:ERR Pin NOT HIGH: 00000013
#INFO:**************************
#INFO:*** WireCheck finished ***
#INFO:--- Relasing all pins ---
#INFO:ERRORs occured!
#ERR255:Error while flashing
012
WireCheck 检测项目

读取用户配置后，WireCheck 将自动执行以下三项检测：

输出检测：校验烧录器已配置的输出引脚能否正常切换低电平和高电平。

互连检测：检查输出引脚是否与其他已配置引脚存在异常互连短路。

输入检测：核查输入引脚电平是否与预设标准电平一致。

013
WireCheck 使用局限性

• 无法检测高频串扰特性与接地布线质量问题

• 无法识别输入、输出引脚接反的问题

• 无法检测线路误接至设备错误引脚的情况

014
后续操作步骤

若 WireCheck 检测全部通过，即可进行设备通信校验。需先退出 WireCheck 检测模式，新建对应设备的工程配置，将配置同步至烧录器，最后在控制台窗口输入 #START 启动检测。

根据设备型号与日志输出级别，界面会展示对应的设备专属信息。

< #START
> #ACK
> #STATUS:INITIALIZING
> #STATUS:CONNECTING
> #INFO:20230921 MEGA_ISP.PEX
> #INFO:Verbosity: info
> #INFO:Device Identification OK:
> #INFO:Manufacturer read:      0000001E
> #INFO:MemSizeID read:         00000097
> #INFO:Part Number read:       00000006
> #INFO:Fuse Byte Low:          000000E2
> #INFO:Fuse Byte High:         00000099
> #INFO:Fuse Bits Extended:     000000FF
> #INFO:Read Calib  Byte:       00000000
> #INFO:Calibration Byte:       0000008B
> #INFO:EEPROM destination Addr:00000000
> #INFO:High speed programming possible
> #INFO:*********************************
> #INFO:--- No config words written   ---
> #INFO:--- No lock bits written      ---
> #INFO:--- Keep application in reset ---
> #OK (Total 0.177s)

当#START 指令执行完成并输出#OK，即代表设备接线安装调试全部成功完成。
