Proteus中的原理图模板,丰富实用!
来源:labcenter.com | 作者:labcenter | 发布时间: 2024-03-12 | 90 次浏览 | 分享到:


原理图模板提供了预配置的原理图样式和 PCB 数据初始化方法,Proteus中提供了多种标准模板,用户也可以轻松创建自己的模板。在 Proteus 中创建新项目时,可以选择这些模板。

主要功能

Proteus 原理图捕捉功能具有智能、无模式布线功能,完全支持终端连接、总线连接和分层设计。

可用于颜色样式、标题块和边框网格的示意图模板。

使用智能边框和元件布局报告来定位元件。

PCB 模板包括电路板边缘、安装孔和图形。

技术数据块可存储层堆叠和设计规则数据。


原理图模板

大多数公司都有一套首选的原理图设计样式。从指定图纸尺寸和边框,到配置元件框和导线标签的颜色等,Proteus 原理图模板可以实现这些功能,从而确保整个设计团队的一致性。Proteus 还包括一个主图纸,在其他设计的图纸上都可以看到但无法选择。在这里可以放置公司徽标、页眉块和边框网格,可以为图纸本身设计样式。

智能边框

原理图上的原理图模板通常包含智能边框,可将原理图工作表划分为网格方格(A1、B2 等)。然后,用户可以在 "项目注释 "模块中自动创建元件放置报告,详细说明原理图上每个元件的工作表和放置网格。这在设计审查时尤其有用,因为设计审查时可能需要打印原理图页。

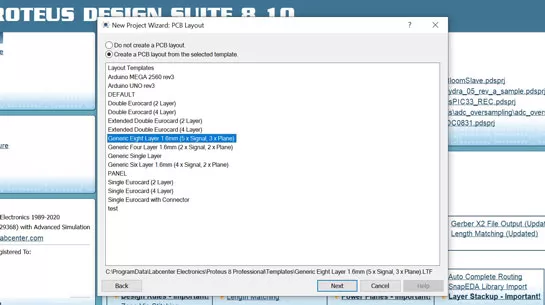

PCB 模板

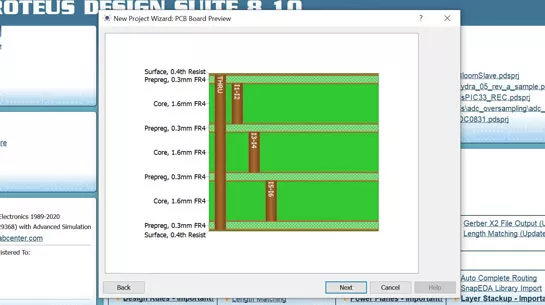

PCB 模板包含 PCB 板边缘骨架(如欧洲卡)、预置安装孔和机械层图形或尺寸。这些模板还定义了层堆叠和钻孔通道,因此您可以用电路板的基本配置来初始化每个项目。

技术数据

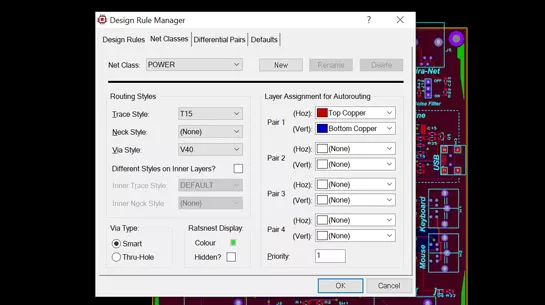

技术数据块包含大量未在版面设计中体现的电路板数据。其中最明显的可能是设计规则,但它也涵盖了从网格捕捉数量到泪滴和长度匹配默认值的内容。在 Proteus 中,您可以在布局模块的技术菜单中设置内容。所有技术数据都可以存储在 PCB 模板中,因此模板也包括电路板约束规则。

本文版权归英国Labcenter公司所有,由广州风标电子提供翻译,原文链接如下:https://www.labcenter.com/templates/
